Витая пара ! видео, питание
« : Июнь 22, 2014, 21:07:35 pm »
Нескольок вопросов по передаче видео и питания по витой паре

Вопрос-1:  Будет ли работать без проблем (без помех), вариант питания видеокамеры (БП DC12В) по кабелю витая пара  UTP 4х2х0,51 (алюм.+ медь) на расстояние 180 - 190 метров с одновременной передачей видеосигнала через пассивный одноканальный приемо/передатчик   (к примеру PV-207) ????
Учитывая падение напряжения на протяженных линиях думаю использовать БП с регулировкой вых напряжения. Сегодня померял напряж на китайском БП имеющемся у меня модель PYR-SPB040S12    выдает  11- 17 В
См. рис 1

Вопрос-2:  Можно подключить несколько (3-4) видеокамеры с применением пассивн прм-прд по одному кабелю витая пара (типа витая пара  UTP 4х2х0,51 (алюм.+ медь) с подключением на разных дистанциях см. Рис 2
Какие бывают проблемы при таком подключение и какие рекомендации их избежать ?

Вопрос-3:  Такая схема ( см. Рис 3 ) передачи видео и питания будет работать ?

Оффлайн iTuneDVR

  • Hero Member
  • *****
  • Сообщений: 1048
    • E-mail
Re: Витая пара ! видео, питание
« Ответ #1 : Июнь 24, 2014, 11:58:12 am »
Вообще бралась трёхсотметровая бухта и на одни концы давали 12V, с другой стороны принимали. Работало.  ;)

Но экономить тут лучше не стоит и на такие длинные расстояния делать трассу 220 и местно запитывать на другом конце.
Стабильное питание 220, гораздо надёжней.
Проверено ;)

Даже POE рекомендуют до 100 метров, как и обычный сегмент сети.



Оффлайн bender

  • Global Moderator
  • Hero Member
  • *****
  • Сообщений: 3002
Re: Витая пара ! видео, питание
« Ответ #2 : Июнь 24, 2014, 19:15:47 pm »
Можно не 220 гнать , а 36 вольт или 48.
У бастиона и полисервис есть оборудование для удаленного периметрального питания всяческих устройств.
А в турции например незаморачиваются даже изолированием разъемов на камерах ))))) все висит прямо в воздухе .

Оффлайн ifa

  • Global Moderator
  • Hero Member
  • *****
  • Сообщений: 2073
Re: Витая пара ! видео, питание
« Ответ #3 : Июнь 24, 2014, 22:17:31 pm »
Можно не 220 гнать , а 36 вольт или 48.
А лучше 24 переменки.  :)   Уже давно по этому поводу не парюсь...    Раньше сам собирал преобразователи на LM 2576-12.... Потом одно время  использовал PC1A от SC&T

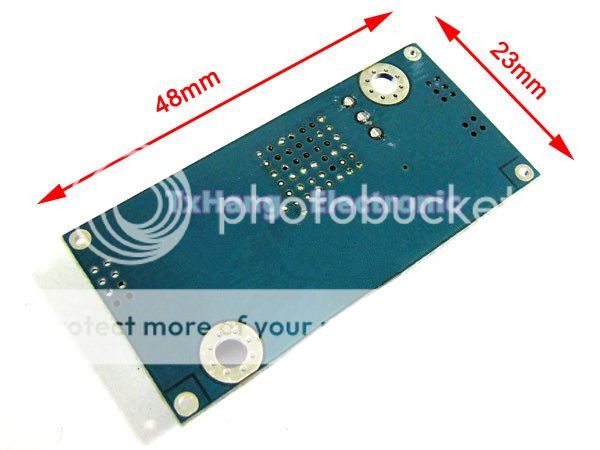

Сейчас вообще закупаюсь  у китайцев вот такими конвертерами по 400р за  десяток

  Размеры позволяют  закинуть их в любую  монтажную коробку

 Хотя у нас и не Турция ;)

 Характеристики неплохие...
1.Wide Input voltage: 3.5V-35V
2.Output Voltage: 4-35V (Adjustable)
3.Output current: rated current 3A MAX ( Heat-sink Needed)
5.Conversion efficiency: Up to 92%
6.Switching Frequency: 50KHz
.........
9.Operating temperature: -40 ? to +85 ?


 В PC1A стоит то же самое :)  ( на входе только мостик добавлен).    Разница только в цене  ;)


« Последнее редактирование: Июнь 24, 2014, 22:22:01 pm от ifa »

Оффлайн iTuneDVR

  • Hero Member
  • *****
  • Сообщений: 1048
    • E-mail
Re: Витая пара ! видео, питание
« Ответ #4 : Июнь 25, 2014, 11:24:15 am »
Можно не 220 гнать , а 36 вольт или 48.
У бастиона и полисервис есть оборудование для удаленного периметрального питания всяческих устройств.
А в турции например незаморачиваются даже изолированием разъемов на камерах ))))) все висит прямо в воздухе .
Ну видимо там влажность нулевая ;)
Как отдыхается?

Форум по видеонаблюдению и безопасности

Re: Витая пара ! видео, питание
« Ответ #4 : Июнь 25, 2014, 11:24:15 am »

Оффлайн Tedir

  • Сообщений: 33
Re: Витая пара ! видео, питание
« Ответ #5 : Июнь 25, 2014, 19:53:24 pm »
А в турции например незаморачиваются даже изолированием разъемов на камерах ))))) все висит прямо в воздухе .

Как и обещал, даже на отдыхе о любимой работе не забываешь?))
В Португалии, кстати, тоже никто не изолирует.. у них еще боксовые камеры на улицах стоят без кожухов) и я бы не сказал, что там прям засуха)

Сейчас вообще закупаюсь  у китайцев вот такими конвертерами по 400р за  десяток
Коллега, ссылочкой не поделитесь на такое чудо? У кого берете в смысле..

А вот по поводу 36 и 48 вольт я не соглашусь - гнать-то можно все что угодно, только зачем заведомо идти на просадку дикую? Да и тепла как-никак тут тоже будет поболе.. уж лучше переменку кинуть! 24 или 220 - что душе милее!

Оффлайн iTuneDVR

  • Hero Member
  • *****
  • Сообщений: 1048
    • E-mail
Re: Витая пара ! видео, питание
« Ответ #6 : Июнь 25, 2014, 20:30:00 pm »
А вот по поводу 36 и 48 вольт я не соглашусь - гнать-то можно все что угодно, только зачем заведомо идти на просадку дикую? Да и тепла как-никак тут тоже будет поболе.. уж лучше переменку кинуть! 24 или 220 - что душе милее!
Поддерживаю ;)

Оффлайн ifa

  • Global Moderator
  • Hero Member
  • *****
  • Сообщений: 2073
Re: Витая пара ! видео, питание
« Ответ #7 : Июнь 25, 2014, 21:19:16 pm »
Коллега, ссылочкой не поделитесь на такое чудо? У кого берете в смысле..
Запросто  ;)  Продавец: chip_partner
 Последний раз закупался  вот по этому лоту  http://www.ebay.com/itm/10pcs-LM2596S-power-module-DC-DC-Buck-Converter-Step-Down-Module-/400358408922?pt=LH_DefaultDomain_0&hash=item5d373882da
 Вполне возможно сейчас может быть и дороже  :(    Надо ловить момент распродажи ;)

Оффлайн Tedir

  • Сообщений: 33
Re: Витая пара ! видео, питание
« Ответ #8 : Июнь 25, 2014, 21:33:46 pm »
ifa, спасибо за ссылку!)

Оффлайн ifa

  • Global Moderator
  • Hero Member
  • *****
  • Сообщений: 2073
Re: Витая пара ! видео, питание
« Ответ #9 : Июнь 25, 2014, 22:33:29 pm »
ifa, спасибо за ссылку!)
Да не за что.  Надо будет опробовать новые модули http://www.ebay.com/itm/Mini-3A-DC-DC-Adjustable-Step-down-Converter-Standard-Power-Supply-Module-LM2596-/281336849964?pt=LH_DefaultDomain_0&hash=item4180fba62c . Их вообще можно в кожухи камер пихать.
 И вот вам ссылочка на другого продавца ...   У него еще дешевле...           http://www.ebay.com/itm/10-pcs-DC-DC-LM2596-Step-Down-Adjustable-Converter-Power-Supply-Module1-5V-34V-/130984316514?pt=LH_DefaultDomain_0&hash=item1e7f460e62

Оффлайн bender

  • Global Moderator
  • Hero Member
  • *****
  • Сообщений: 3002
Re: Витая пара ! видео, питание
« Ответ #10 : Июнь 25, 2014, 22:54:12 pm »
Ifa
 Вы там хлеб, соль, спички из китая по ебэю еще не закупаете ?
Отдыхается нормально , по приезду буду делать большой отчет на сайте  www.otzyv.ru как в прошлом году.
Совершенно две разных турции , прошлогодняя более европейская и англоязычная , это Фетие и Олюдениз.
Здесь в пригороде Кемера поселок Кириш уже все по русски , несмотря на то что большая часть отдыхающих семейные турки.
Море прозрачней , отель большой , развлечений и еды все не переварить не усвоить .

Оффлайн ifa

  • Global Moderator
  • Hero Member
  • *****
  • Сообщений: 2073
Re: Витая пара ! видео, питание
« Ответ #11 : Июнь 25, 2014, 23:41:34 pm »
bender,   ну ты , блин, не патриод ни разу ;)  Нет чтоб по льготному билету поддержать жителей Крыма ;D ;D ;D
   А спички бы мы на ебее брали, дешевле выходят чем местные  ;D ;D ;D Проблема только в том, что их через всю страну сначала  в московию на таможню повезут, а уж потом опять к китайской границе....    Вот и вынуждены  местные спички брать.... а то не покуришь :)

Оффлайн Vivos

  • Newbie
  • *
  • Сообщений: 11
Re: Витая пара ! видео, питание
« Ответ #12 : Июнь 30, 2014, 23:48:09 pm »
А вот по поводу 36 и 48 вольт я не соглашусь - гнать-то можно все что угодно, только зачем заведомо идти на просадку дикую? Да и тепла как-никак тут тоже будет поболе.. уж лучше переменку кинуть! 24 или 220 - что душе милее!

Вот никак не пойму чем переменка лучше постоянки на длинных линиях?

Оффлайн ifa

  • Global Moderator
  • Hero Member
  • *****
  • Сообщений: 2073
Re: Витая пара ! видео, питание
« Ответ #13 : Июль 01, 2014, 00:03:28 am »
Вот никак не пойму чем переменка лучше постоянки на длинных линиях?
Чтоб это понять, надо было просто ходить в школу.... Хотя бы на уроки Физики ;D ;D ;D
